压缩机部件系统概览
离心式压缩机
叶轮扩散器隔膜外壳干气密封迷宫密封轴颈轴承与推力轴承平衡鼓联轴器与轴
轴流压缩机
转子叶片定子叶片转子组件外壳IGV / VSV轴承印章排气扩散器
两款压缩机系列共用轴承、密封件、联轴器及润滑系统组件。替换部件严格按照原厂（OEM）的尺寸、材质和平衡规格制造。

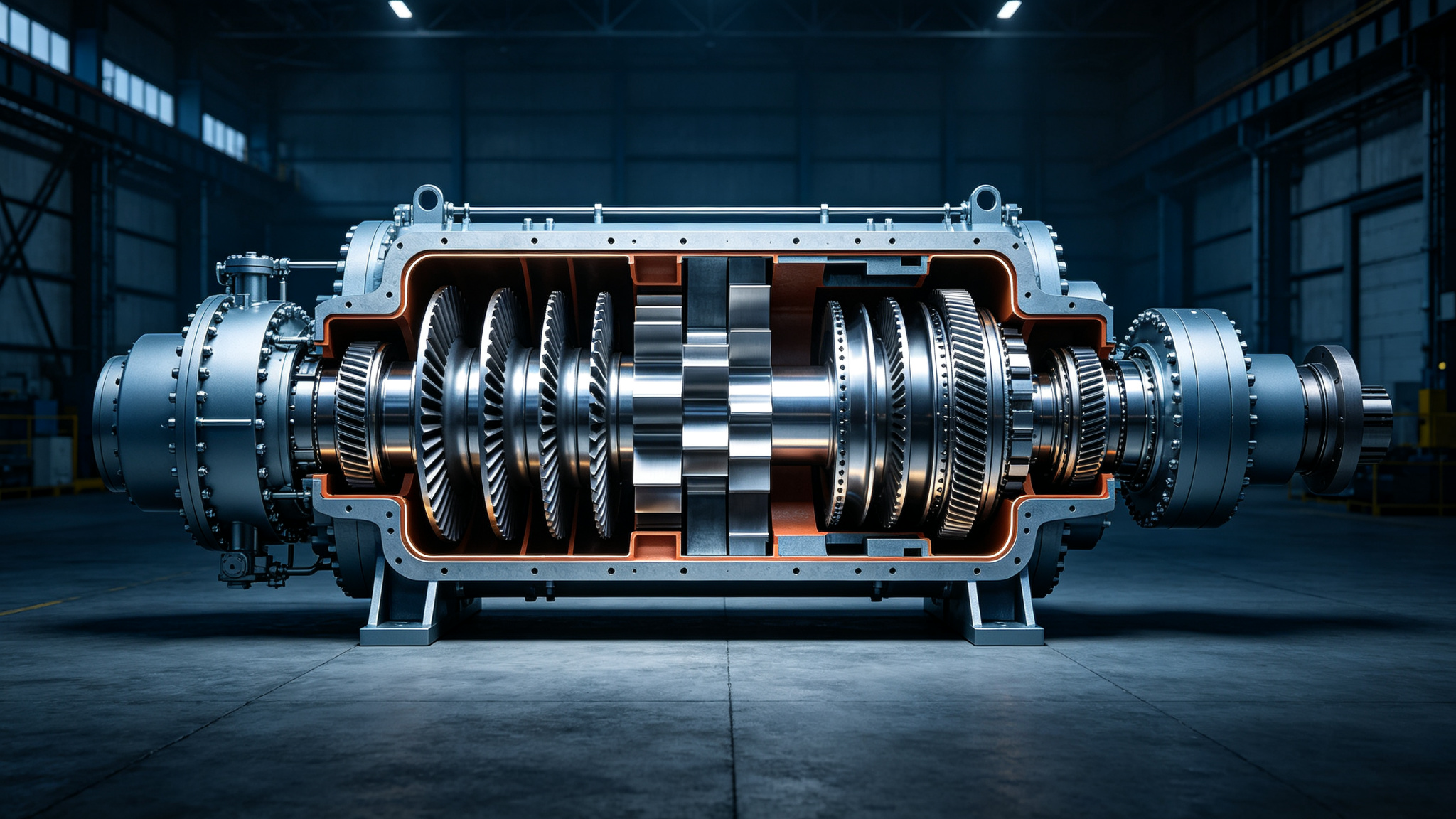

离心压缩机
离心压缩机零部件
单级和多级离心压缩机的旋转与静止部件。提供原厂规格或逆向工程定制版本。

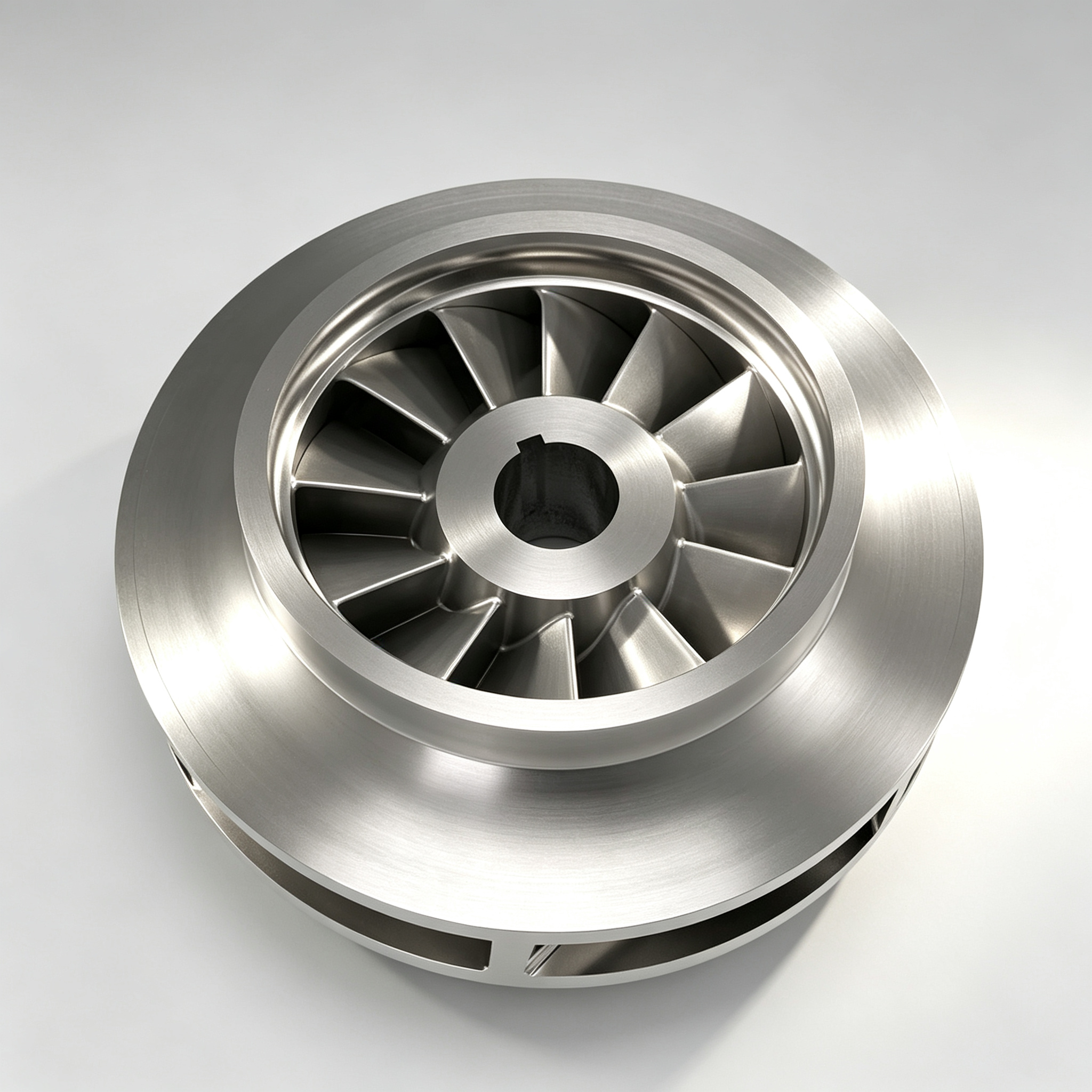

叶轮
旋转之心
叶轮是唯一向气体提供能量的部件。后倾式、封闭式和半开式设计可在整个运行范围内实现最佳扬程与流量。
- ✓高强度合金（钢/钛/高温合金）锻造或精密铸造
- ✓开式、半开式和闭式；单吸或双吸
- ✓5-axis级精密加工 + 动平衡（符合 ISO 21940 G1.0/G2.5标准）
3D 空气动力学设计定制 OEM维修并重新磨刃

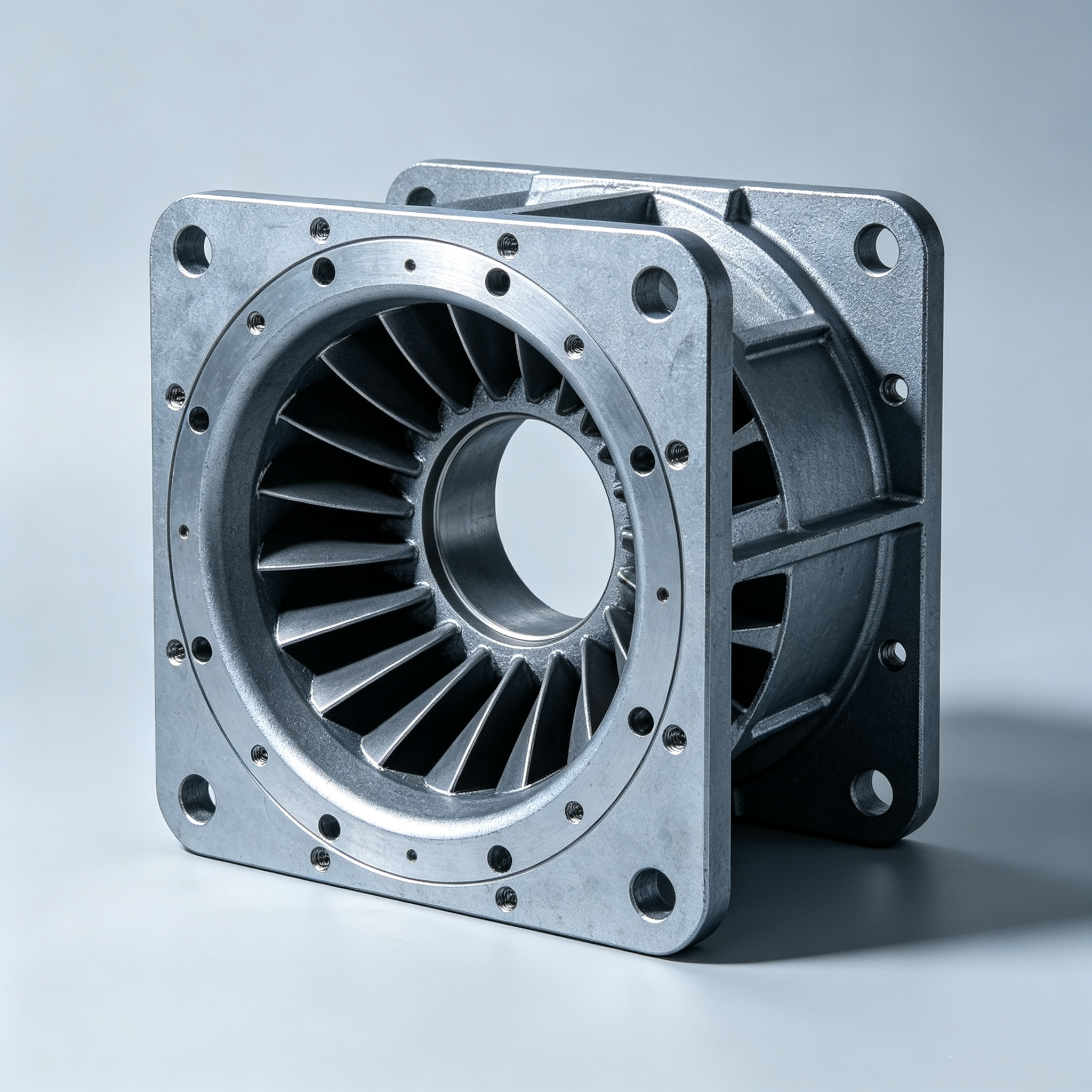

扩散器与隔膜
速度到压力
围绕每个叶轮设置的静止通道，将动能转化为静压。导叶还构成回流通道，引导气体进入下一级。
- ✓无叶或有叶（带叶片）扩压器选项
- ✓采用铸造或机加工流道，实现最小流动损失。
- ✓分体式设计，便于转子安装与维护
多阶段匹配耐腐蚀合金

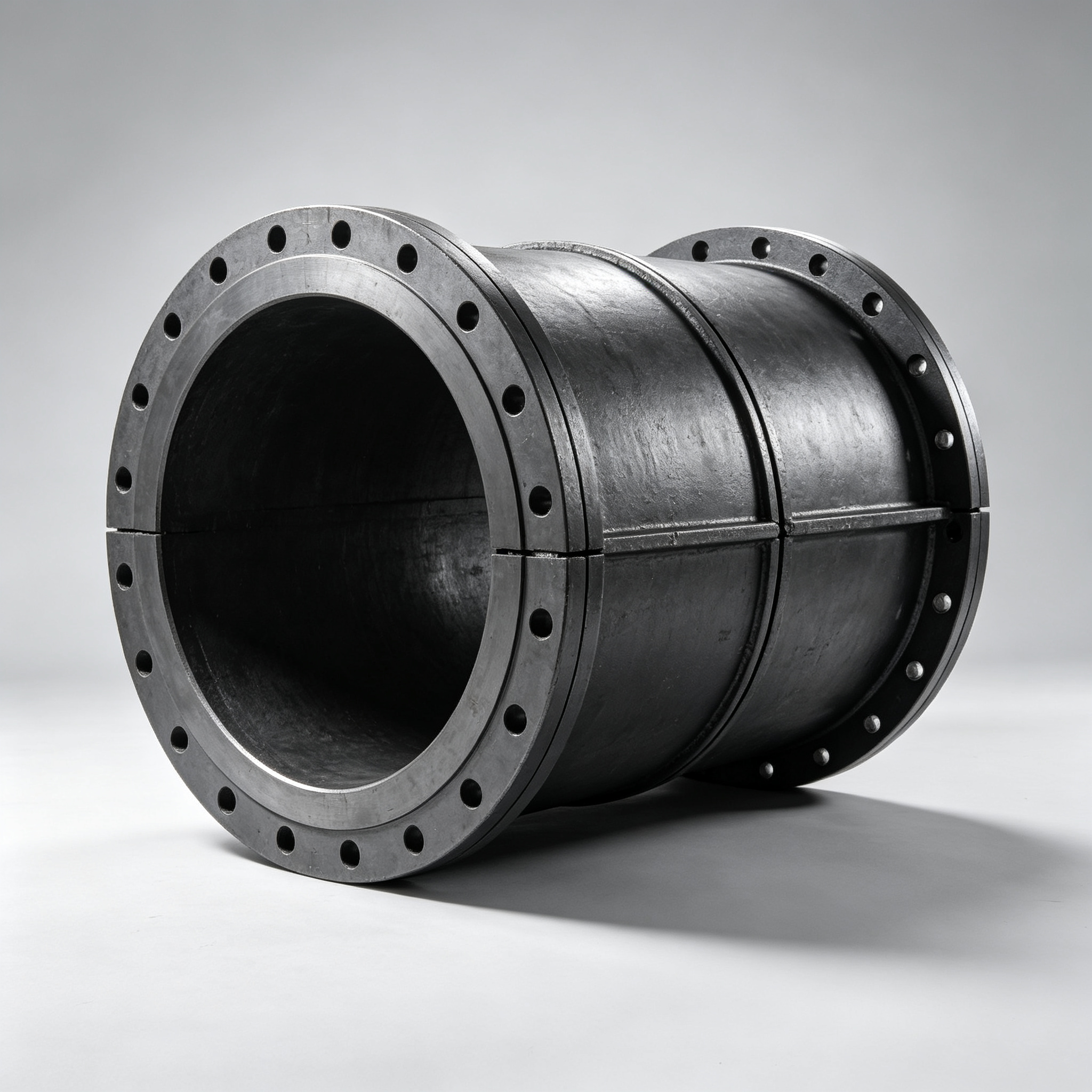

外壳（筒型）
压力密封
承压壳体需满足全排放压力要求。水平剖分式机壳适用于低压工况；垂直剖分式筒形机壳可应对最高负荷。
- ✓水平分割至约40巴；枪管（垂直分割）至约800巴
- ✓碳钢、低合金钢或高合金钢——铸造、锻造或 fabricated
- ✓法兰、喷嘴和支撑件，符合您的连接规范。
ASME / API 617定制孔径

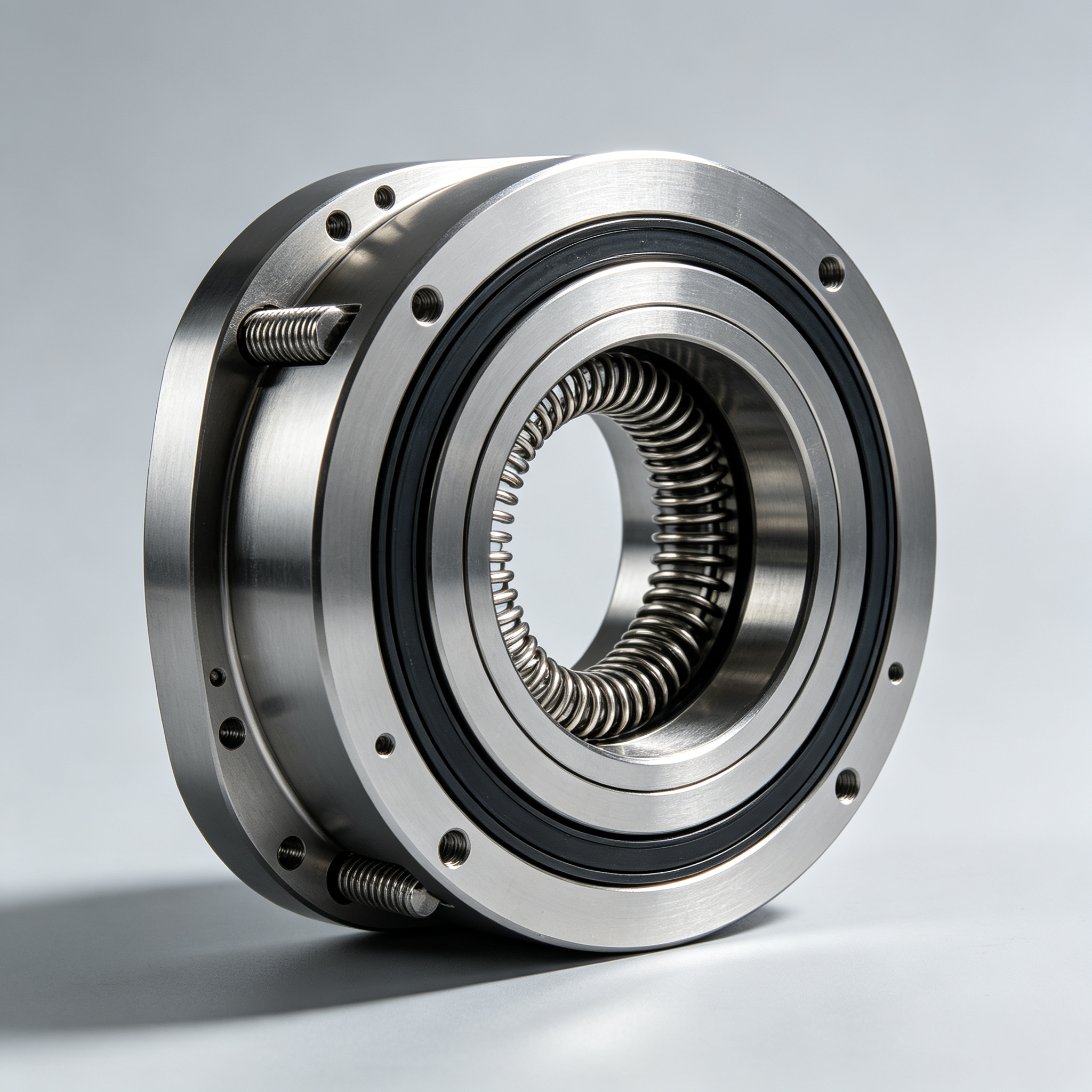

干气密封
零接触轴封
采用2–5 µm 动压工作间隙的非接触式机械密封。杜绝工艺气体泄漏和油品污染，是现代离心压缩机的行业标准。
- ✓单座、双座及组合配置
- ✓带槽旋转环 + 静止环，弹簧充能
- ✓无润滑，低泄漏，长寿命
API 692改装套件

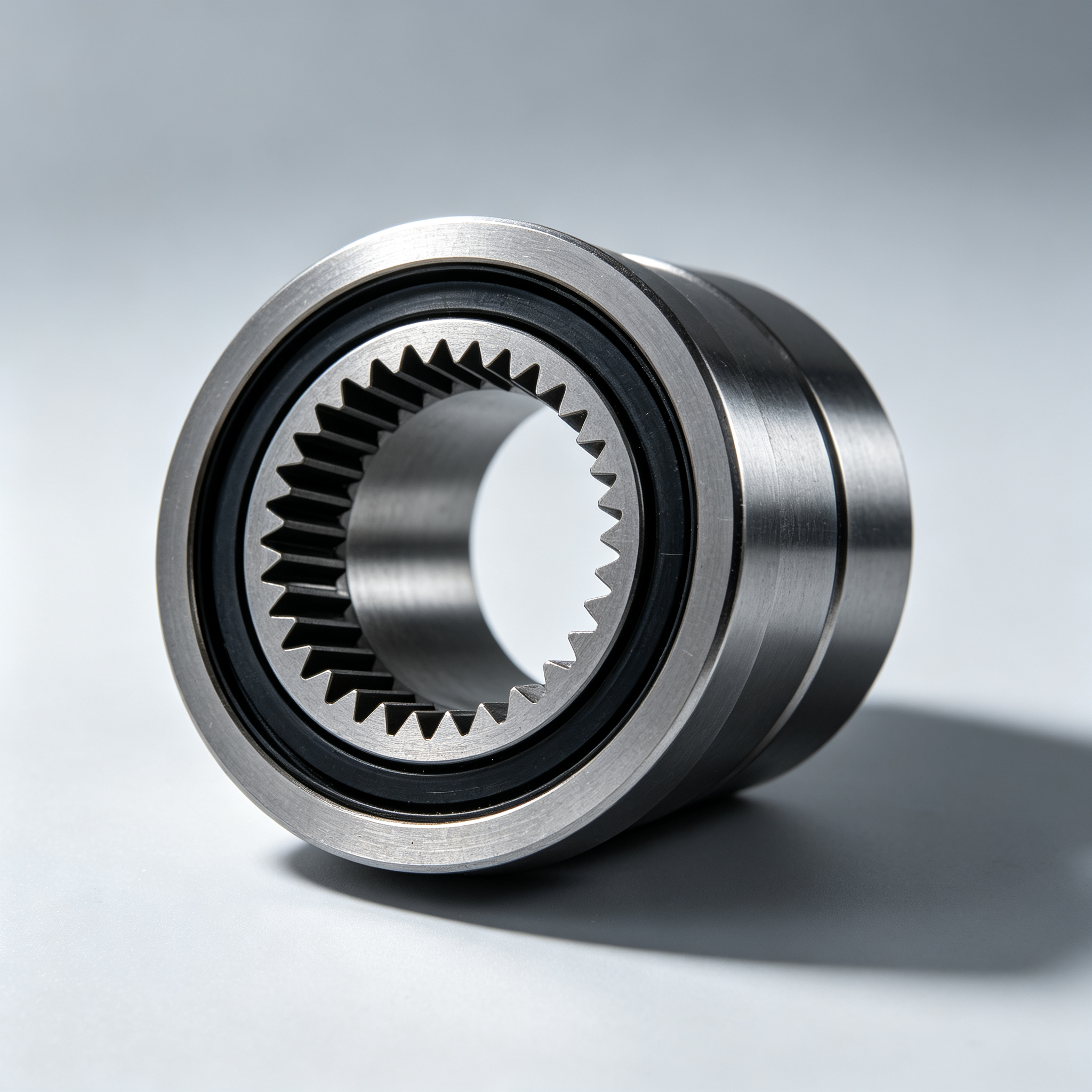

迷宫密封
非接触式内密封
具有锐利棱边的阶梯式压降结构，在零摩擦条件下最大限度减少内部回流损失和轴端泄漏。
- ✓级间和轴端应用
- ✓由钢、铝或可磨合金机加工而成
- ✓直齿、阶梯齿和交错齿轮廓
高温可磨损选项
轴颈与推力轴承
转子支架
可倾瓦径向和推力轴承通过压力油膜支撑转子，吸收径向载荷和轴向推力，并实现瓦块载荷均衡。
- ✓多瓦可倾瓦径向轴承（4–5 瓦块）
- ✓双作用可倾瓦推力轴承
- ✓巴氏合金衬垫，载荷均衡设计，无金属接触
高速油膜诊断

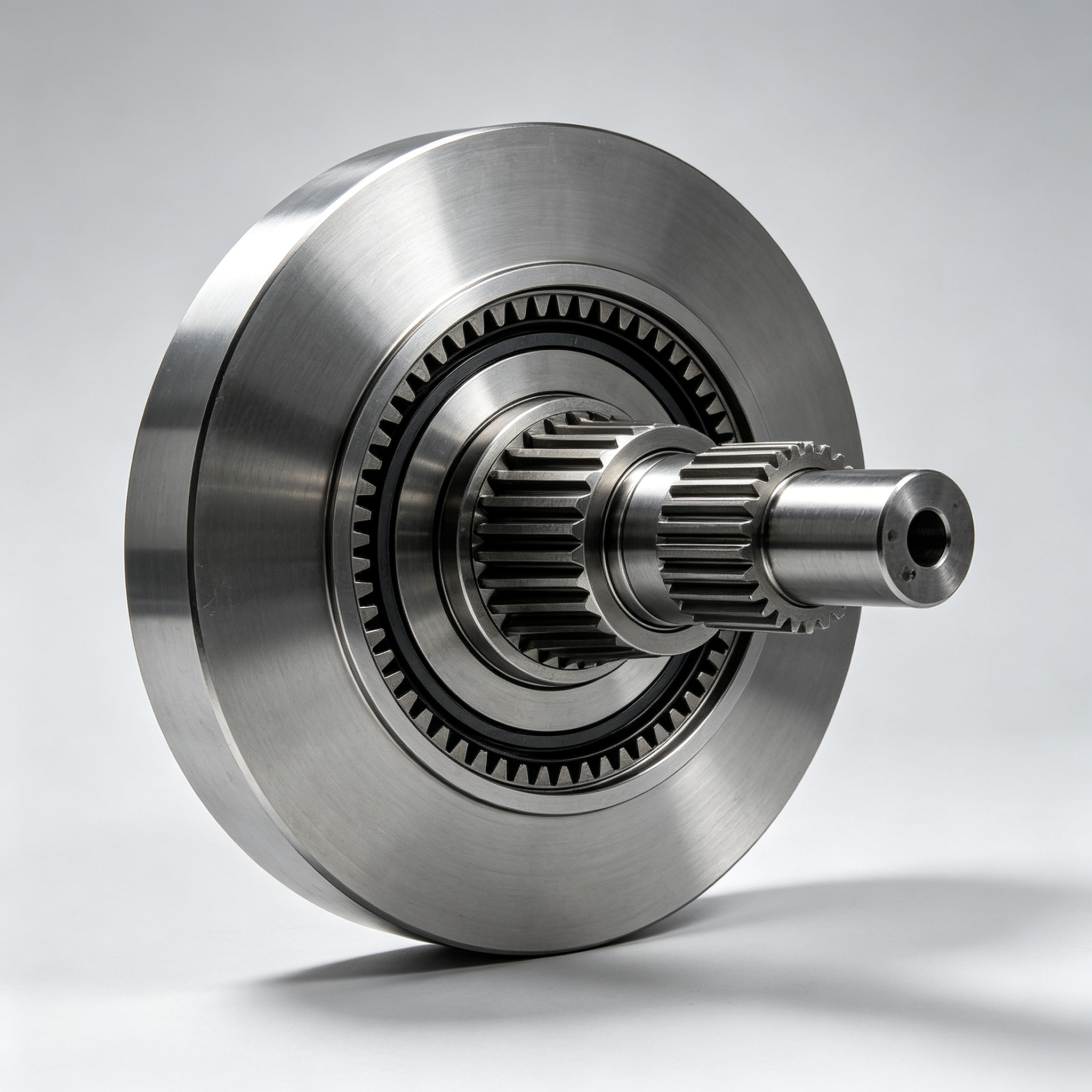

平衡鼓
轴向推力平衡
排出侧采用阶梯式鼓形结构，抵消由吸入口/排出口压差产生的净轴向推力，显著降低推力轴承负荷。
- ✓精准适配您的舞台配置
- ✓通过平衡管排气至吸入侧
- ✓用于控制泄漏的迷宫齿形 OD
多阶段核心改造设计
轴流压缩机
轴流压缩机部件
用于高炉送风、FCC、燃气轮机和空分装置的高产量、高效率轴流压缩机的叶片和结构。级效率可达 88–92%。
旋翼叶片
能量传递翼型
安装在转子鼓上的精密翼型叶片，用于向气体传递动能。每个转子拥有数百片叶片，对空气动力学和冶金工艺要求极高。
- ✓3D 受控扩散翼型轮廓
- ✓带保护涂层的钛及高强度合金钢
- ✓叶型公差 0.1 毫米，根部齿形公差 0.01 毫米
已加工5-axis防摩擦涂层
定子叶片
将速度转换为压力
静止的导叶排，用于降低气流速度，将动能转化为静压，并使气流重新转向为与轴线平行，以便进入下一级。
- ✓固定和可变（VSV）定子环
- ✓铸造或锻造，精密加工并涂层处理
- ✓匹配原厂级空气动力学
阶段匹配兼容的 VSV 执行器
转子组件 / 滚筒轴、鼓和叶片组已组装、平衡并作为整体进行试运行测试。
外壳水平剖分壳体，采用双缸或三缸结构，确保热稳定性并精确控制叶尖间隙。
入口导叶（IGV）导流并预旋进口气流；可变进口导叶优化非设计工况性能。
轴承与密封件适用于高速工况的倾斜瓦径向/推力轴承及迷宫或刷式密封。
排气扩散器在压缩机出口处以最小损失恢复最终静压。
共享组件
通用与辅助配件
两款压缩机系列共用的组件——按 OEM 互换标准制造，可直接替换。
联轴器膜片式与齿轮式联轴器，高速传递驱动动力。
主轴阶梯锻轴（例如：40NiCrMo7)，带整体轴颈和密封槽。
润滑系统轴承系统的油泵、冷却器、过滤器、蓄能器和控制阀。
密封气/屏障气系统为干气密封组件提供并调节密封气的组件。
监控与防护振动、温度、推力位置传感器及防浪涌硬件。
中冷器与分离器多级机组的级间换热器和汽水分离器。
为什么选择我们
制造与质量能力
从单个替换部件到完整转子组件——一家负责设计、加工、组装和测试的可靠供应商。
工程与制造
- ▸基于磨损件或样品的逆向工程（3D 扫描 + 重新设计）
- ▸5-axis 单次装夹完成叶轮、叶片和机匣的 CNC 加工
- ▸内部完成锻造、精密铸造、焊接及热处理
- ▸先进合金：合金钢、不锈钢、钛及镍基高温合金
- ▸转子总成、动平衡及超速试运行测试
质量与合规
- ▸材料认证，具备完整的化学成分与机械性能可追溯性
- ▸尺寸检测报告、三坐标测量及光学测量
- ▸按照 API 617、API 692、ASME 及 ISO 21940 标准设计与测试
- ▸无损检测：超声（UT）、磁粉（MT）、渗透（PT）及射线检测
- ▸每个部件配备专用质检文件，记录平衡度、跳动量和间隙值。
应用
压缩机配件适用机型
历经全球最严苛旋转设备服务验证。
石油与天然气气体处理、液化天然气（LNG）、管道及回注压缩机。
石油化工FCC 空气鼓风机、丙烯/丙烷、合成气和裂解气压缩机。
电源燃气轮机轴流压缩机和电厂辅助设备空气压缩机。
钢铁与冶金高炉轴流鼓风机（大流量、低压力）。
空气分离空分装置（ASU）用的主空气压缩机和增压机组。
储能压缩空气储能压缩机组。
需要零件，而不是困惑？
请发送您的图纸、零件号或磨损样品。我们将确认尺寸、材质和价格，并交付可直接安装的零件。
